Numérisation 3D

Le principe de la numérisation 3D consiste à récupérer au format numérique 3D une géométrie déjà existante.

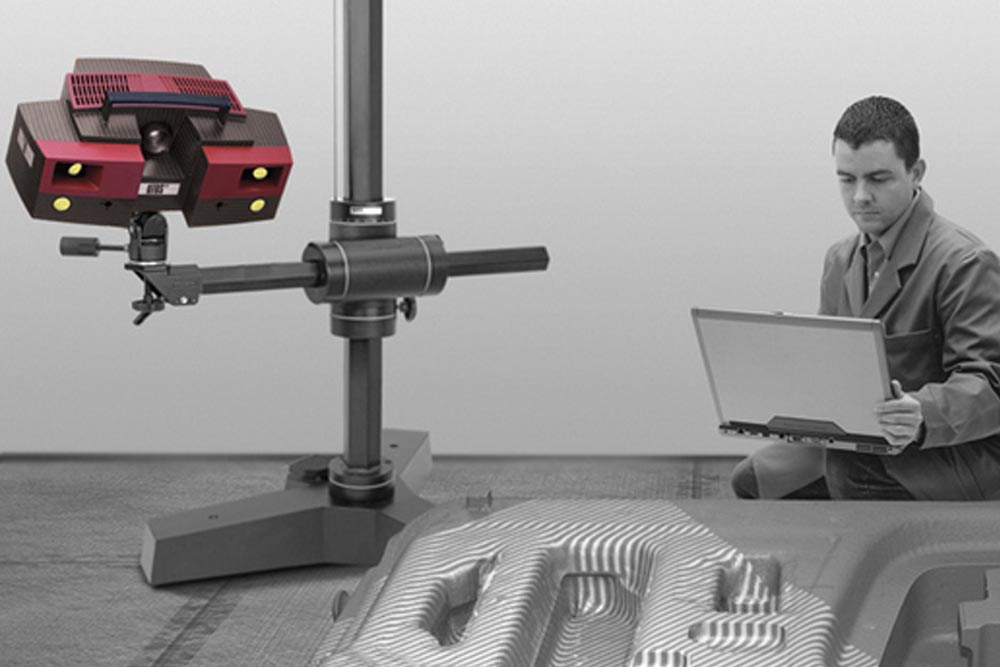

Système Atos de chez GOM

Système Atos de chez GOM

Le principe de la numérisation 3D consiste à récupérer au format numérique 3D une géométrie déjà existante. Généralement, on distingue 2 étapes : l’acquisition de données (digitalisation) et la reconstruction de surfaces (RDS).

L’acquisition de données permet de récupérer un nuage de points par l’intermédiaire d’un scanner (digitalisation sans contact) ou d’un palpeur (digitalisation avec contact). Dans certains cas, on utilise ce nuage de point pour réaliser un contrôle tridimensionnel comparatif entre la DFN théorique et la pièce physique.

La RDS consiste à créer des surfaces s’appuyant sur ce nuage de points pour reconstruire la géométrie de la pièce.

Suivant le système d’acquisition de données utilisé, le niveau de précision final peut atteindre ± 0.03 mm.

Cette technologie permet de réduire les coûts et délais de développement.
